CCD或CMOS圖像傳感器的低通效應
不知道您是否發現，在我們拍攝的對象中有較細橫豎條時，例如拍攝身穿帶有細條紋服裝對象時，視頻圖像中總會出現或粗或細的條紋， 并且這些條文隨著被拍攝物體的遠近或移動，也相應的不斷變化。此現象越是低檔的機器越嚴重，高清機也不例外。這對這個問題， 最近查閱一些資料，發現這是由于圖像傳感器一種特殊的“低通效應”所致。為了讓大家也理解這一問題的究竟，特摘錄整理一段對該問題有關解釋?zhuān)┐蠹覅⒖肌?/p>

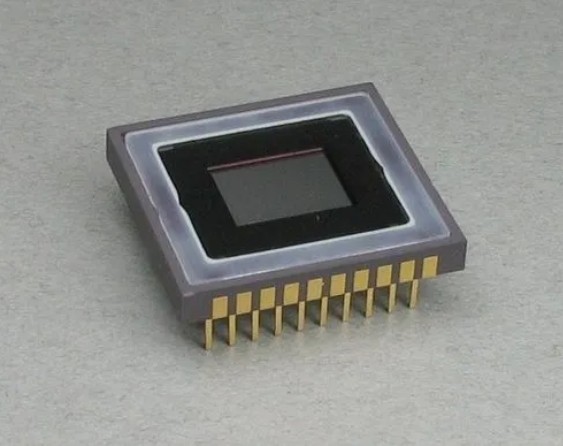

(圖源網絡，侵刪)

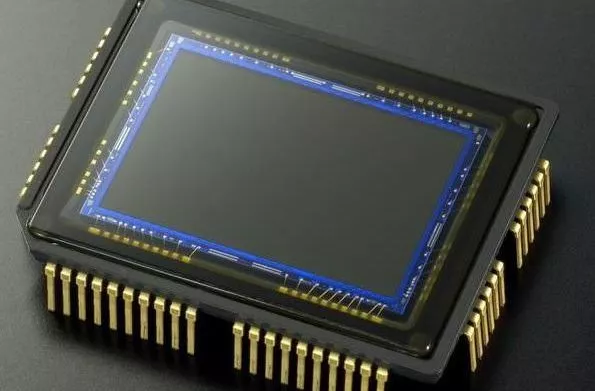

(圖源網絡，侵刪)
式中，τs為取樣脈沖寬度，即一個感光單元的寬度；Ts為取樣周期，即一個像素的寬度（含兩側的不感光部分）。當n=Ts/ts時，譜線包絡達到第一個零點， 這是孔徑光闌效應的表現。 若高頻信號幅度下降，可適當選擇τs，使在fs/2處的頻譜幅度下降得小一些，使頻譜混疊部分減小。τs越小，頻譜幅度下降越緩慢，混疊部分增大。ts增大，頻譜幅度下降加快，頻 譜混疊部分減小。由此可見，在家用小型攝像機中感光單元的寬度和像素寬度有個最佳比例，即像素的尺寸和像素的密度以及像素的數量都是決定攝 像機分辨率的主要因素。在圖象上反映出來的頻譜混疊會引起低頻干擾條紋，它對攝像機所拍攝的圖象水平方向的清晰度有很大影響。
由于在電子電路上用電子低通濾波器難以濾出這種包括在有用視頻圖像在一起的干擾，因此，最常用光學鏡頭采用予處理前置濾波技術， 降低攝像機光敏面上光學圖象的頻帶寬度，以減少頻譜混淆，即采用光學低通濾波器。
光學低通濾波器（Optical Low Pass Filter，簡稱OLPF）實際是一低通濾波的石英作的晶片。1988年日本富士公司與東芝公司合作推出第一 臺數位靜態相機（Digital Still Camera，簡稱DSC）起，才將OLPF帶入這發展迅速的數位世界中。
隨著科技進步，數位影象技術應用的領域也日益寬廣，從數碼相機（DSC）、數位攝像機（DVC）到影象電話（Video Phone）以及未來的第三代行動電話（G3）等 ，所有和影象有關的產品都要使用OLPF來消除上述的雜訊干擾。
