紅外濾光片作用

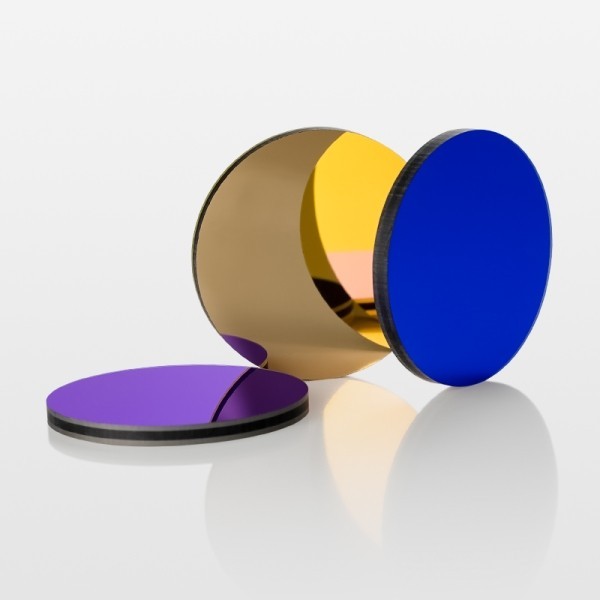

　　紅外濾光片指紅外攝影用的深紅色濾光片。顏色即使不太深的濾光，也會有相應的效果.紅外濾光片主要應用于安防監控領域，紅外氣體分析儀,夜視產品,紅外探測器，紅外接收機,紅外感應，紅外通訊產品。具體到產品比如：監控?cái)z相機，遙控器，紅外幕墻產品，紅外感應馬桶、水龍頭、洗手液裝置，紅外測溫器，紅外打印機，交互式電子白板，紅外觸摸屏，指紋識別機等。

　　紅外濾光片作用，即濾除紅外線: 彩色監控?cái)z像頭CCD也可感應紅外線,就是因?yàn)闀?huì)感應紅外線,會導致D.S.P無法算出正確顏色,，因此須加一片濾光片,把光線中紅外線部份隔開,所以只有彩色CCD需要裝濾光片,黑白就不用了修整進光: 因?yàn)楸O(jiān)控?cái)z像頭CCD上是一顆顆的感光體(CELL)構成,最好光線是直射進來,但為了怕干擾到鄰近感光體,就需要對光線加以修整,因此那片濾光片不是玻璃,而是石英片,利用石英的物理偏光特性,把進來的光線,保留直射部份,反射掉斜射部份,避免去影響旁邊的感光點.

　　1、濾除紅外線: 可用鍍膜方式及藍玻璃,鍍膜分真空鍍膜及化學鍍膜方式,化學鍍膜是將石英片浸入溶劑中加以電鍍,成本低但鍍膜厚度不平均且容易脫落,真空鍍膜是用真空蒸鍍法,鍍膜均勻且不易脫落,但成本高.以上我們稱IR Coating , 目地在濾除紅外線, 另外還要加上所謂的AR-Coating 的鍍膜,目地是增加透光率,因?yàn)楣饩€在透過不同介質時(比如從空氣進入石英片),會產生部分的折射及反射,加上AR-Coating 后,濾光片可達到98-99%的穿透率,否則只有90-95的穿透率,這對CCD的感光度當然有影響. 另外是用藍玻璃,藍玻璃是用吸收的方式過濾紅外線,而IR-Coating是用反射的方式濾掉紅外線,但反射光容易造成干擾,如果只考慮濾除紅外線, 藍玻璃是比較好的選擇 . 但上文說玻璃無法修整光線,因此就有一片藍玻璃加一片石英片的所謂兩片式濾光片.其中藍玻璃用來濾紅外線,而石英片修整光線用,因此石英片上只需做 AR-Coating就行了.

　　2、修整光線 上文說到, 利用石英的物理偏光特性,把進來的光線,保留直射部份,反射掉斜射部份,但只能對一個方向修整,通常監控?cái)z像頭只考慮到水平分辨率,因此只對光線做水平修整,因此監控?cái)z像頭在貼濾光片時方向要對,不可弄反了.那如果垂直光線也要修整的話怎辦?很簡單,就黏兩片,把其中一片轉90度就行了,因此就有這種也叫兩片式的濾光片,一片用在水平修整,一片用在垂直修整,其中一片再做IR-Coating 來濾紅外線.。那更高級的呢?就是兩片石英中間夾片藍玻璃,那就各項優點就有了,這種三片式;常見于日本進口機.
