藍玻璃濾光片:攝像頭里的小秘密

蘋果從iPhone4/4S開始引入了“藍玻璃濾光片”從而大幅提升了拍照品質。此后，無論是小米2還是魅族MX2，但凡配備800萬或以上像素的高端手機都開始流行內嵌藍玻璃濾光片的背照式攝像頭。那么，這枚小小的藍色玻璃到底有什么作用，在拍攝時的功效又有多大呢?

紅外光影響成像質量

首先我們需要了解一些小知識：任何物體在大于絕對零度(-273℃)的環境下都會對外發射紅外線;手機攝像頭采用的都是CCD或CMOS傳感器;CCD和CMOS傳感器可以靈敏地捕捉到所有可見光區和部分紅外光區。

根據光的折射原理和定律可得出：波長越長，折射率越小;波長越短，折射率越大。因此，當這些光線同時進入手機攝像頭且被鏡頭透鏡折射后，可見光和紅外光就會在不同的靶面成像。其中可見光的成像為彩色圖像，而紅外光的成像為黑白圖像。當我們將可見光所成圖像調試好，也就是所謂圖像聚焦和后焦調整，這時紅外光就會在這個靶面形成虛像，從而影響圖像的顏色和質量。

藍玻璃濾光片的功效

想避免紅外光引起的靶面虛像，目前最有效的手段就是通過IRCoating鍍膜或加裝濾光片來濾除紅外光，還原物體的真實顏色，從而解決圖像色彩失真的問題。

藍玻璃與其他濾光片的區別是原材料不一樣。作為本文的主角，藍玻璃是以藍玻璃材質作為原材料(普通濾光片都是一般的光學玻璃)，它的功效就是靠“吸收”的方式來過濾紅外光。

由于藍色波長有較高的穿透率，比起紅橙色的玻璃濾片有更好的穿透性，可過濾630nm以上的紅外光(但允許從紫外到紅外的很寬波段的其余光線通過)，而且過濾得比較徹底。需要注意的是，藍玻璃濾光片雖然過濾了紅外光，但目前沒有任何濾光片能讓物體成像變得更明亮，因?yàn)樗袨V光片都會吸收某些波長而使物體變暗。

為此，藍玻璃濾光片往往還需要加上名為ARCoating的鍍膜(和前面提到的IRCoating鍍膜不同哦)，目的是增加透光率和反射紅外光。我們都知道，光線在透過不同介質時會產生折射和反射，當加上單面ARCoating后，濾光片會提升3～5%的透光率，如果加上雙層甚至四層ARCoating鍍膜，濾光片可達到98%以上的透光率，讓圖像更清晰且讓濾光片不容易起霧。反之，如果不加ARCoating鍍膜會導致濾片的透光率低于90%，會大幅降低攝像頭的感光度從而影響成像質量(畫面非常暗淡)。

未來是藍玻璃的時代

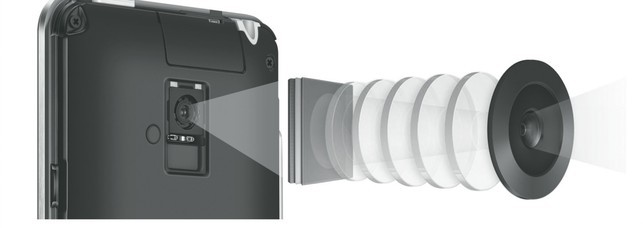

作為在手機領域引入藍玻璃濾光片的始作俑者，蘋果iPhone已經不再是一枝獨秀，小米2和魅族MX2等新機也武裝起五枚光學鏡片加一枚擁有4層鍍膜的藍玻璃濾光片。隨著用戶對手機成像要求的不斷提升，在CCD或CMOS的軟硬件已經很難進一步優化的情況下，濾光片自然成為最簡單也是最理想的提升拍照品質的解決方案，也許不久后我們就會看到嵌入雙藍玻璃濾光片的產品呢。
