無人機吊艙光學鏡片應用分析

無人機吊艙（Drone Pod）是無人機掛載的多功能任務載荷模塊，集成了光電傳感器、穩定平臺、控制系統和光學鏡頭，用于實時獲取地面或空中目標的可見光、紅外、激光等多光譜信息，其性能優劣直接影響無人機在軍事、民用等領域的應用效果。

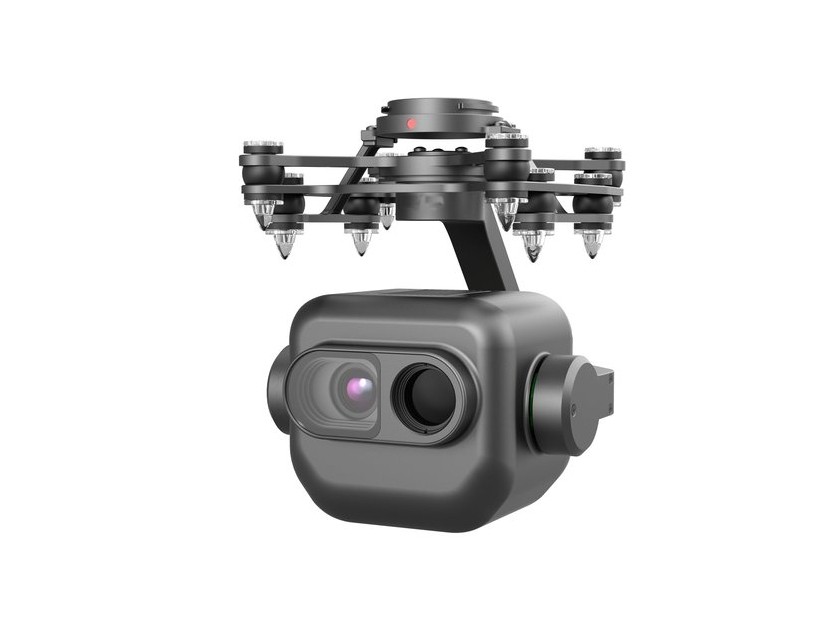

（圖源網絡，侵刪）

核心功能：

- 偵察監視：高分辨率成像、目標識別與跟蹤。

- 測繪與巡檢：地形建模、電力線/管道檢測。

- 軍事應用：激光指示、導彈制導、電子對抗。

一、無人機吊艙的光學應用原理

無人機吊艙的光學系統通過多波段協同工作實現全天候、多場景探測：

1. 可見光成像：利用CMOS/CCD傳感器捕捉400-700nm波段圖像，用于白天高清偵查。

2. 紅外熱成像：通過制冷/非制冷紅外探測器（3-5μm或8-14μm波段）探測目標熱輻射，實現夜間或煙霧環境成像。

3. 激光測距與指示：發射905nm或1550nm激光脈沖，通過飛行時間（ToF）計算目標距離，或?yàn)槲淦魈峁┲茖?dǎo)標定。

4. 多光譜融合：結合可見光、紅外、激光數據，通過算法融合提升目標識別精度。

（圖源網絡，侵刪）

關鍵技術：

- 穩像系統：陀螺儀+伺服電機補償無人機振動，保持光軸穩定。

- 智能變焦：電動變焦鏡頭實現廣角搜索與長焦細節觀測的無縫切換。

二、無人機吊艙核心光學鏡片元件

無人機吊艙的光學性能高度依賴以下鏡片元件：

1. 保護窗口鏡片：防護內部光學系統免受風沙、雨水、紫外線侵蝕，同時維持高透光率，常規采用藍寶石（硬度9M）、熔融石英（耐高溫）、ZnSe（紅外窗口）等材料，通過光學鍍制增透膜（AR，反射率<0.5% @工作波段）+防水防污膜。

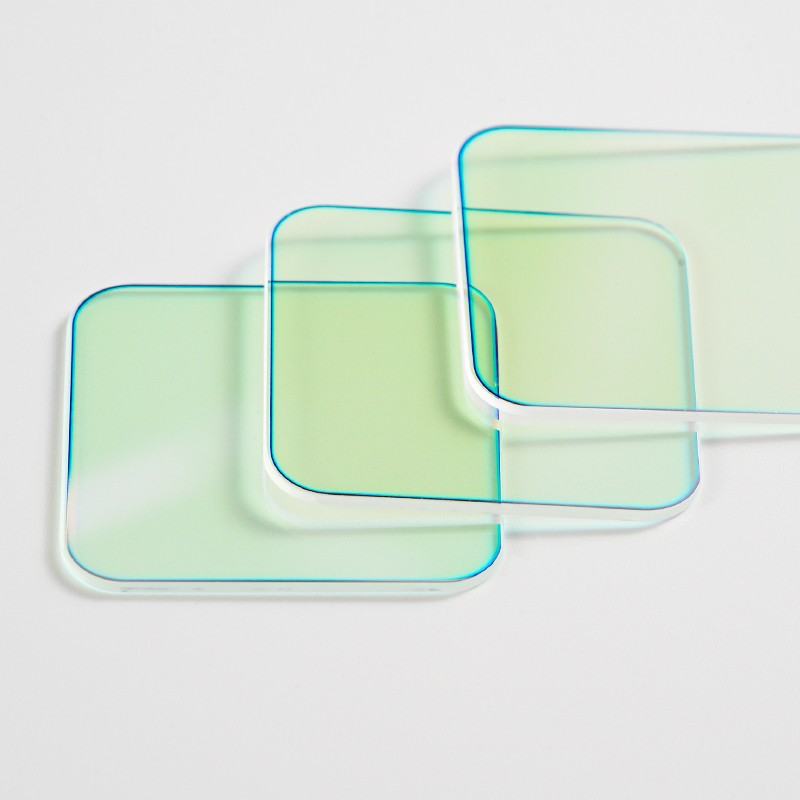

（圖源網絡，侵刪）

關鍵指標：

透過率 >95%（可見光）、>90%（紅外）；

表面硬度 ≥8H（鉛筆硬度）；

抗雨蝕速度 ≥150m/s（軍用標準）。

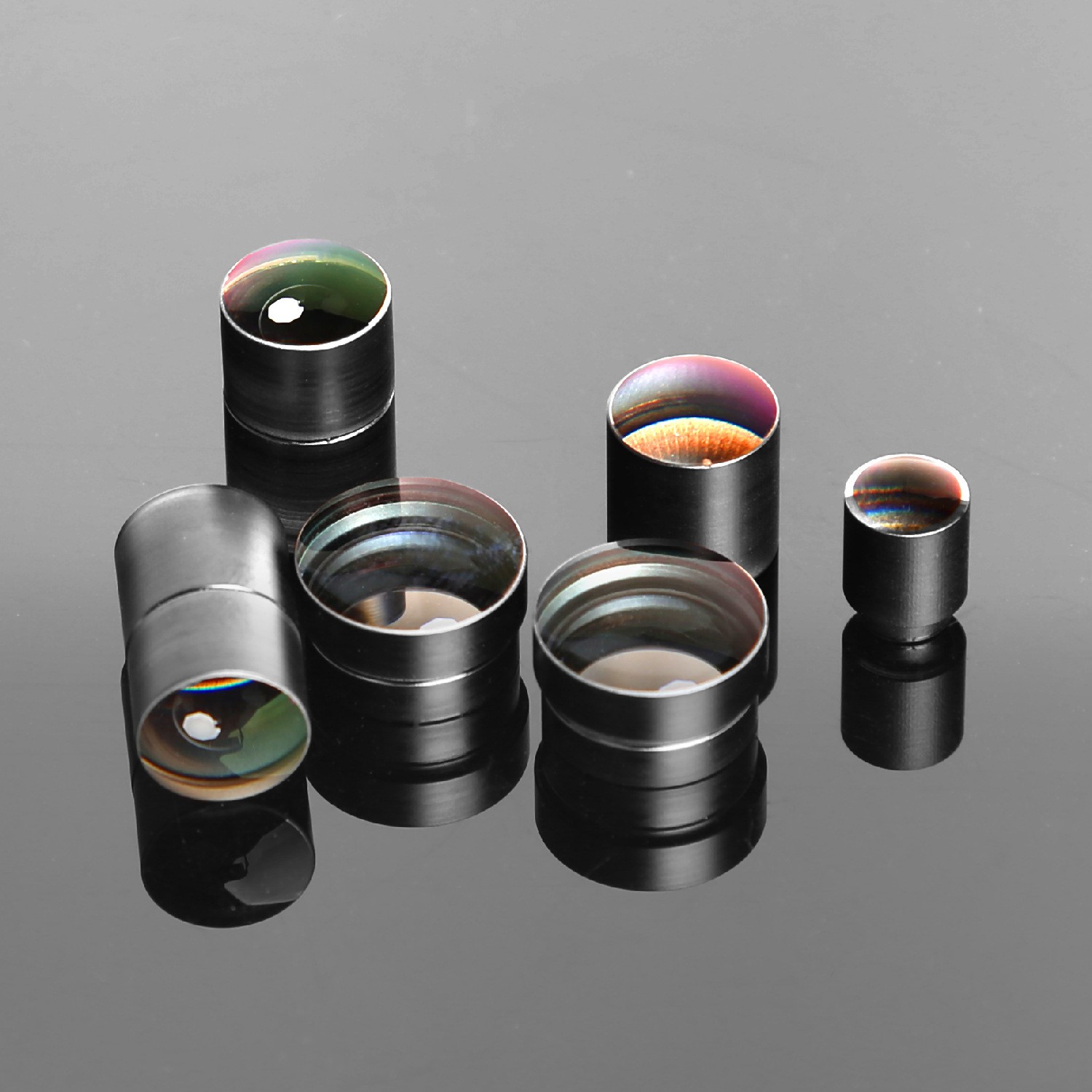

（成像鏡頭）

2. 物鏡組（成像透鏡）：將目標光線聚焦到傳感器，決定成像分辨率與視場角（FOV），一般采用多片式設計，用4-10片球面/非球面透鏡組合，用于校正像差（球差、色差），通過電動驅動透鏡組移動變焦模塊實現光學變焦（如10-300mm焦距）。

關鍵指標：

MTF（調制傳遞函數）>0.3 @100 lp/mm；

畸變 <1%（廣角端）；

F數（光圈）1.4-4.0（低照度優化）。

3. 分光鏡與濾光片

分光鏡（Beam Splitter）：負責將入射光按波長/偏振分束，實現多傳感器（如可見光+紅外）同步工作，常規采用如70%透射可見光，30%反射紅外光分光比、偏振消光比 >100:1的分光片。

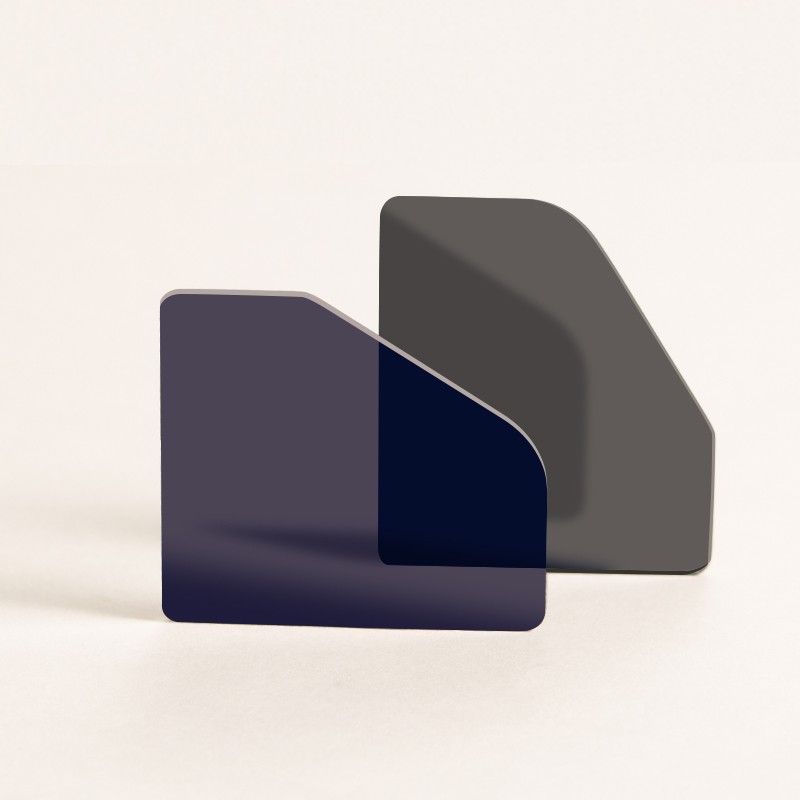

（紅外截止濾光片）

濾光片：

紅外截止濾光片（IR-Cut）：阻擋紅外光，提升可見光成像色彩真實性。

窄帶濾光片：提取激光回波信號（如1550nm±5nm），抑制背景噪聲。

指標：截止深度 >OD4，透射率 >90%。

（非球面透鏡）

4. 非球面透鏡與衍射元件

非球面透鏡：替代多片球面透鏡，簡化光路設計并提升像質（如大疆禪思H20鏡頭）。一般要求面形精度 PV<λ/2，偏心 <0.01mm。

衍射光學元件（DOE）：用于激光散斑抑制或波前整形（如激光雷達測距）。

（遠紅外濾光片）

 5. 紅外硫系玻璃鏡片：紅外熱成像系統的核心材料，透射8-12μm長波紅外（LWIR），常規選擇硫系玻璃（如Ge、AMTIR）、單晶鍺（需增透鍍膜）材料，應用指標一般在折射率均勻性 <5×10??，熱膨脹系數 <5×10??/℃。

三、光學鏡片的驗收標準

無人機吊艙光學元件需通過嚴格測試以確保極端環境下的可靠性：

四、典型應用場景與鏡片選擇

1. 邊境巡邏：長波紅外硫系鏡頭+激光測距濾光片，適應晝夜溫差與沙塵環境。

2. 電力巡檢：電動變焦物鏡（20-200mm）+紫外濾光片，檢測電暈放電。

3. 農業監測：多光譜濾光片輪（紅邊、近紅外波段），分析植被健康指數。

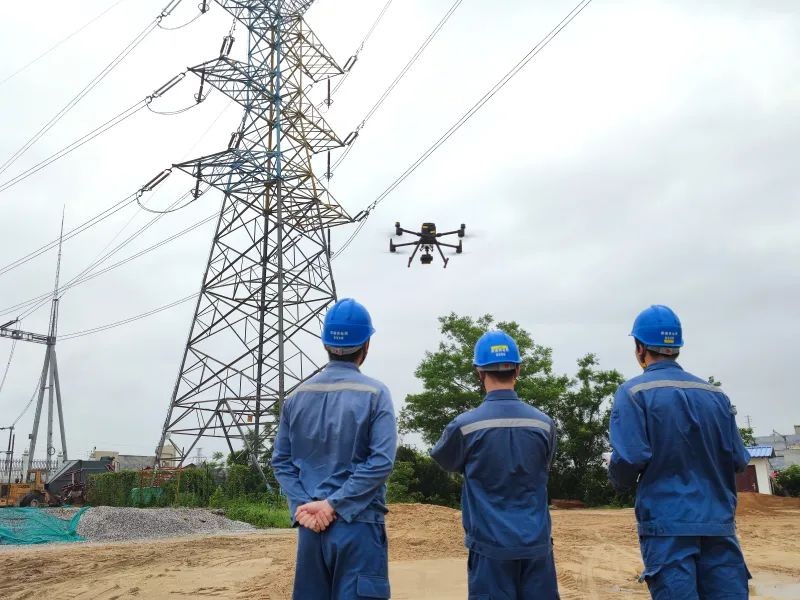

（圖源網絡，侵刪）

無人機吊艙的光學鏡片是其“視覺核心”，需在輕量化、高可靠性與極端環境適應性間取得平衡：

1. 材料創新：藍寶石、硫系玻璃、碳化硅（SiC）鏡筒逐步替代傳統材料。

2. 鍍膜技術：超寬帶增透膜、超硬防水膜提升光學效率與耐久性。

3. 集成設計：非球面+衍射元件簡化光路，支持小型化吊艙（如100mm口徑）。

4. 智能化趨勢：自適應光學（AO）鏡片實時校正大氣湍流，提升遠距成像質量。

未來，隨著多光譜融合、量子成像等技術的發展，無人機吊艙光學系統將向多維度感知與AI驅動方向演進，光學鏡片的性能邊界也將持續突破。
