共聚焦顯微鏡光學鏡片原理及應用解析
共聚焦顯微鏡（Confocal Microscope）通過獨特的點掃描成像和針孔濾波技術，顯著提升了顯微成像的軸向分辨率和信噪比。其核心性能的達成，依賴于精密的光學系統設計與光學鏡片的協同工作。

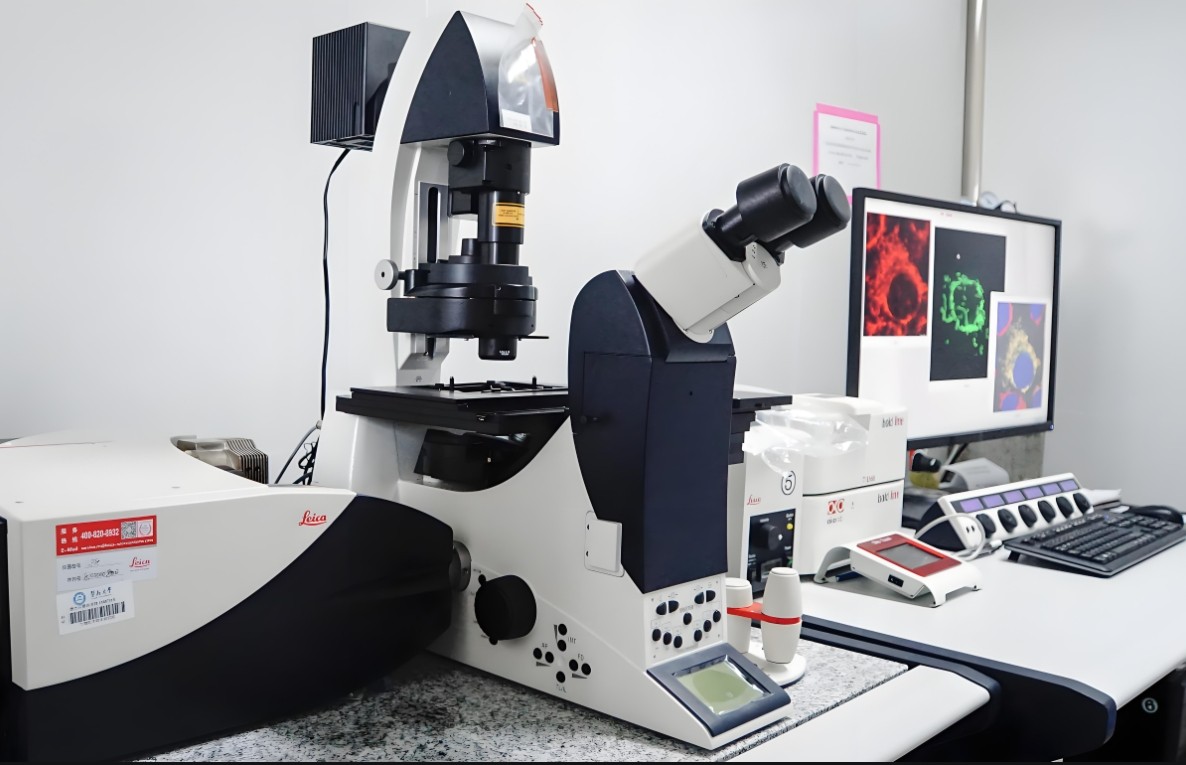

（圖源網絡，侵刪）
一、共聚焦顯微鏡的核心原理與光學系統架構
1. 工作原理：點掃描與共軛針孔濾波
共聚焦顯微鏡的核心在于點掃描成像和針孔濾波，點掃描成像的激光束通過物鏡聚焦為衍射極限光斑（尺寸≈λ/(2NA)），逐點掃描樣本，激發熒光信號。在探測光路中設置與物鏡焦平面共軛的針孔（Pinhole），阻擋非焦平面雜散光完成針孔濾波。
物理意義：橫向分辨率由物鏡數值孔徑（NA）和波長（λ）決定：
軸向分辨率提升約1.4倍（相比寬場顯微鏡）：

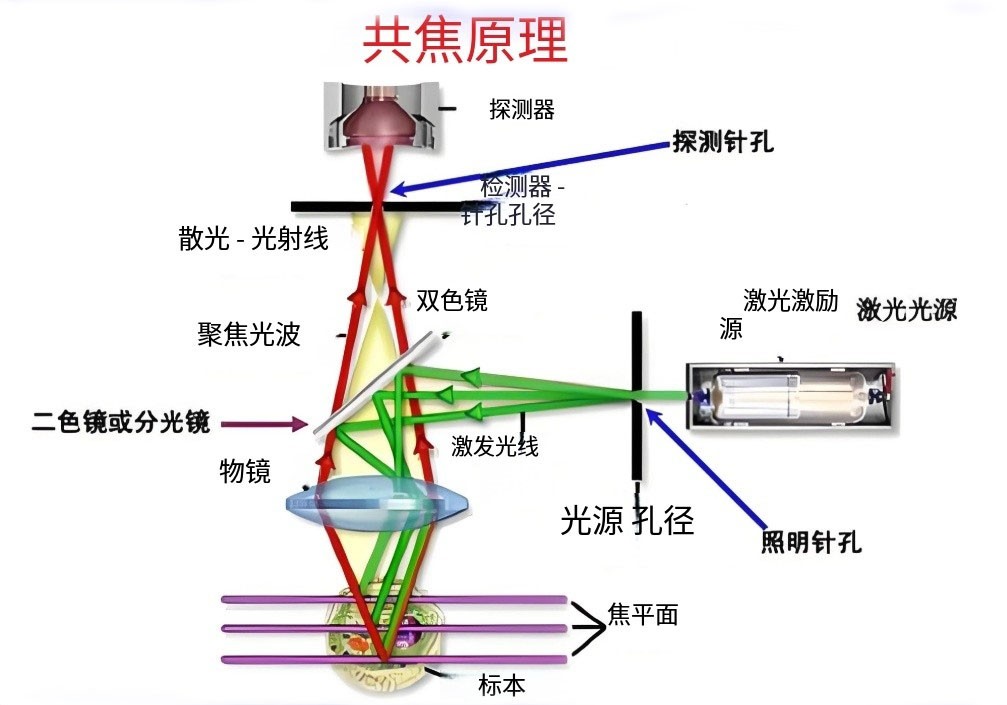

（來源網絡，僅供學習）
二、關鍵光學鏡片：原理與設計的深度融合
1. 物鏡（Objective Lens）：物鏡的數值孔徑（NA = n·sinθ）直接決定光錐角θ和衍射極限光斑尺寸。高NA（>1.2）物鏡通過增大折射率（n，如油浸物鏡n=1.518）和光錐角，壓縮光斑至亞微米級。
基材選擇：
螢石（CaF?）：低色散特性，校正二級光譜（復消色差A(yù)PO設計）。
熔融石英：紫外波段透射率高（>90% @350 nm），適用于多光子成像。
鍍膜參數：
寬帶增透膜（400-700 nm），反射率<0.5%（每表面），確保激發光能量傳輸效率>95%。
針對熒光波段（如500-600 nm）優化透射率，減少信號損失。
驗收指標：
波前像差RMS < λ/10 @633 nm（接近衍射極限）。
場曲<1 μm（全視場范圍內）。

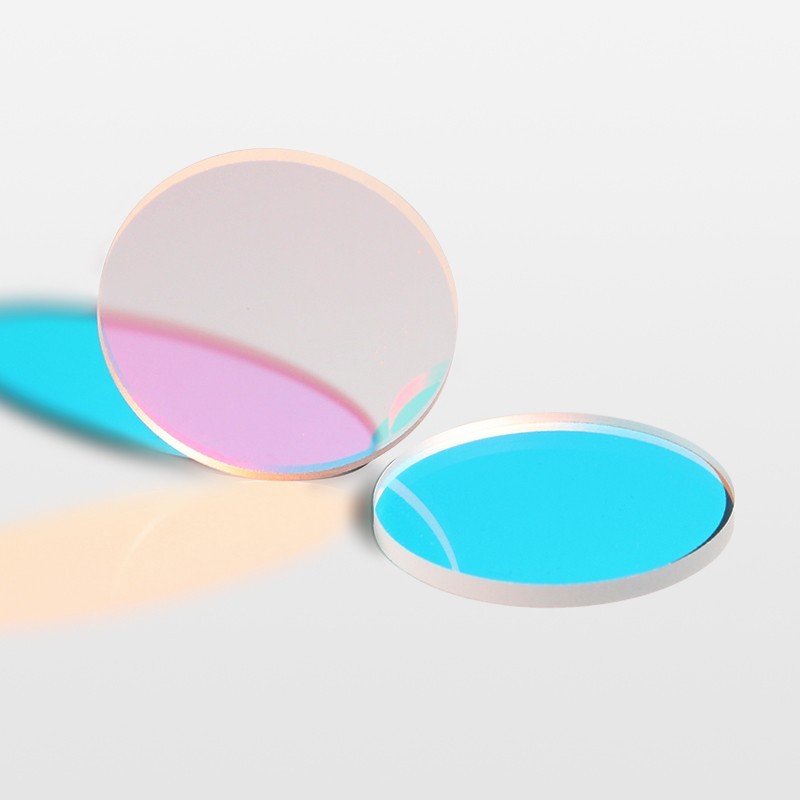

（二向色鏡，原創圖）
2. 分光鏡（Dichroic Mirror）——光譜分離的干涉藝術
光學原理：分光鏡利用多層介質膜干涉效應，反射短波長激發光（如488 nm），透射長波長熒光（如520 nm）。其截止波長需嚴格匹配斯托克斯位移（Stokes Shift）。
膜層設計：
材料組合：TiO?（高折射率n≈2.4）與SiO?（n≈1.46）交替沉積，單層光學厚度為λ/4（針對中心波長）。
層數：40-80層，實現陡峭截止邊緣（過渡帶<5 nm）。
性能指標：激發波段反射率>95%（如450-490 nm），熒光波段透射率>90%（如500-600 nm）。
面型精度λ/4 @633 nm，避免波前畸變。
3. 激光擴束鏡（Beam Expander）——光斑質量的守護者
光學原理：擴束鏡通過調整激光束直徑（放大比M=??/??），使光束充滿物鏡后孔徑（BFP），避免欠填充（分辨率下降）或過填充（雜散光增加）。
鏡片選型：
消色差設計：雙膠合透鏡（如BK7/SF11組合），校正488 nm激光的球差與色差。
非球面透鏡：消除高階像差（如彗差、像散），簡化系統結構。
關鍵參數：透射波前畸變<λ/8 @633 nm。
激光損傷閾值>5 J/cm2（針對脈沖激光）。

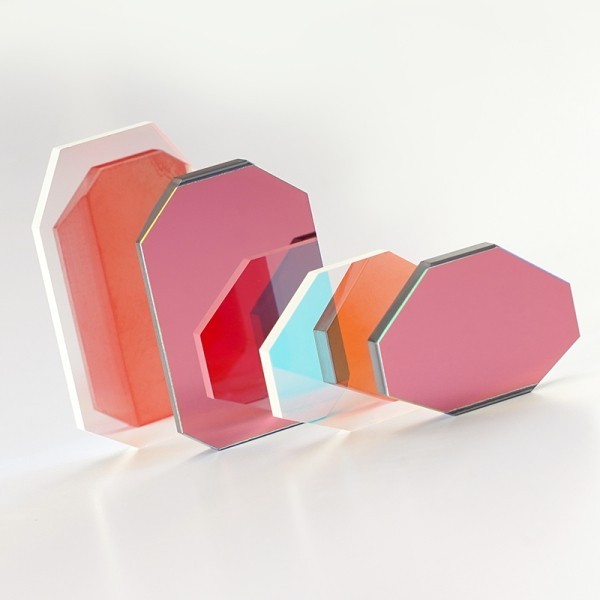

（熒光濾光片，激埃特原創圖）
4. 發射濾光片（Emission Filter）——信噪比的終極防線
光學原理：濾光片通過帶通或長通設計，阻斷殘留激發光（如488 nm）和環境雜散光，僅允許目標熒光（如500-550 nm）通過。
鍍膜技術：
硬質氧化物膜：TiO?/SiO?多層堆疊，耐高溫高濕（85℃/85% RH）。
超窄帶濾光片：法布里-珀羅腔結構（半寬<10 nm），用于多色成像系統。
驗收指標：截止深度OD6（透射率<10??）@激發波長。
通帶波紋<5%，避免信號強度波動。

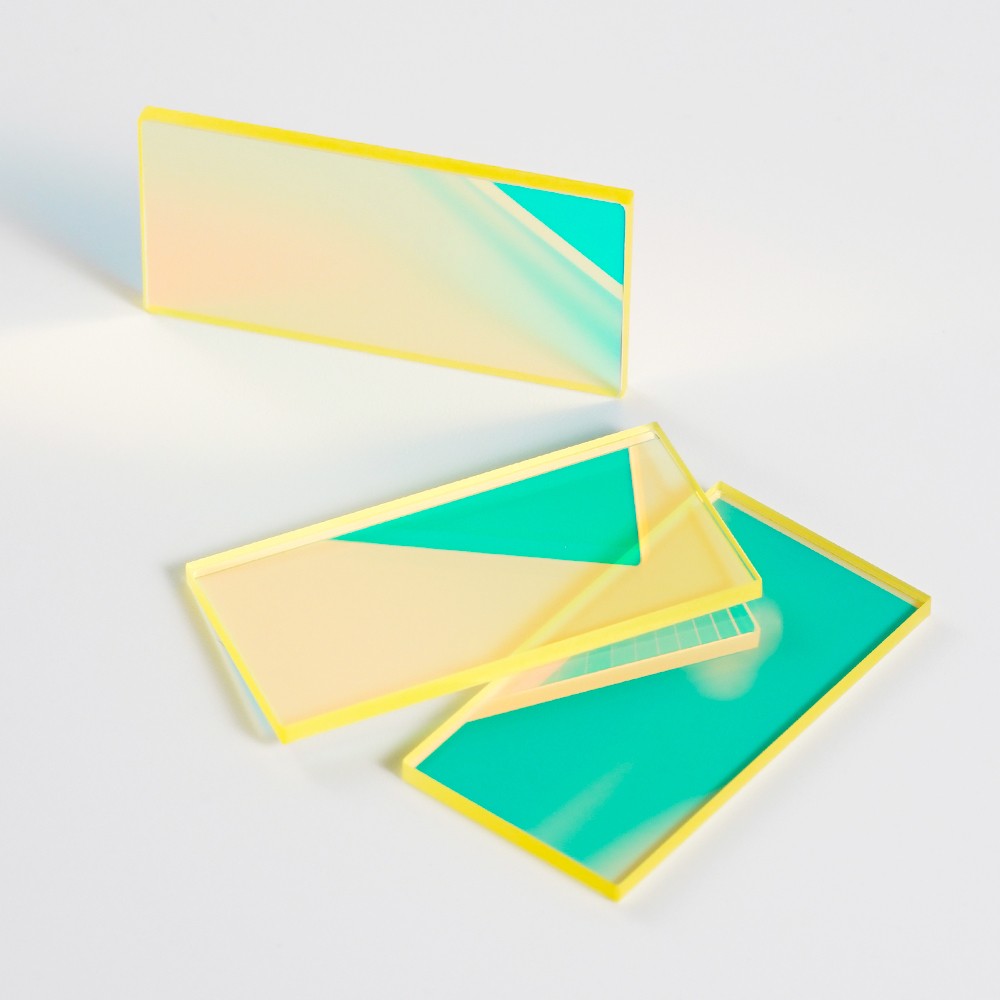

（掃描振鏡，激埃特原創圖）
5. 掃描振鏡（Galvo Mirror）——高速成像的時間控制器
物理原理：振鏡通過電磁驅動偏轉鏡面角度（θ），按公式x = ?·tanθ控制激光掃描位置（?為鏡后焦距），實現微秒級像素切換。
鏡片設計：
基底材料：超低膨脹玻璃（ULE?，熱膨脹系數<1×10??/℃），避免熱漂移。
鍍膜工藝：銀膜（反射率>98%@可見光）+ SiO?保護層（防氧化）。
性能驗證：
掃描線性度誤差<0.1%（全視場范圍）。
角重復精度<5 μrad（確保多幀圖像配準）。
三、光學系統集成：從理論到實踐的閉環驗證
1. 系統級性能指標
橫向分辨率驗證：
使用熒光微球（直徑≈100 nm）成像，測量半高寬（FWHM），對比理論值Δr = 0.61λ/NA。
軸向分辨率測試：
通過反射鏡軸向掃描（Z-stack），測量點擴散函數（PSF）的FWHM。
2. 鏡片驗收流程
面型檢測：
干涉儀測量表面平整度（RMS < λ/10）。
物鏡MTF測試（空間頻率>400 lp/mm時對比度>30%）。
鍍膜性能測試：分光光度計測量透射/反射光譜曲線（波長精度±0.5 nm）。
激光損傷測試（ISO 21254標準，閾值>10 MW/cm2連續光）。
環境穩定性：高溫高濕循環測試（-40℃~85℃，濕度95%，100次循環）。

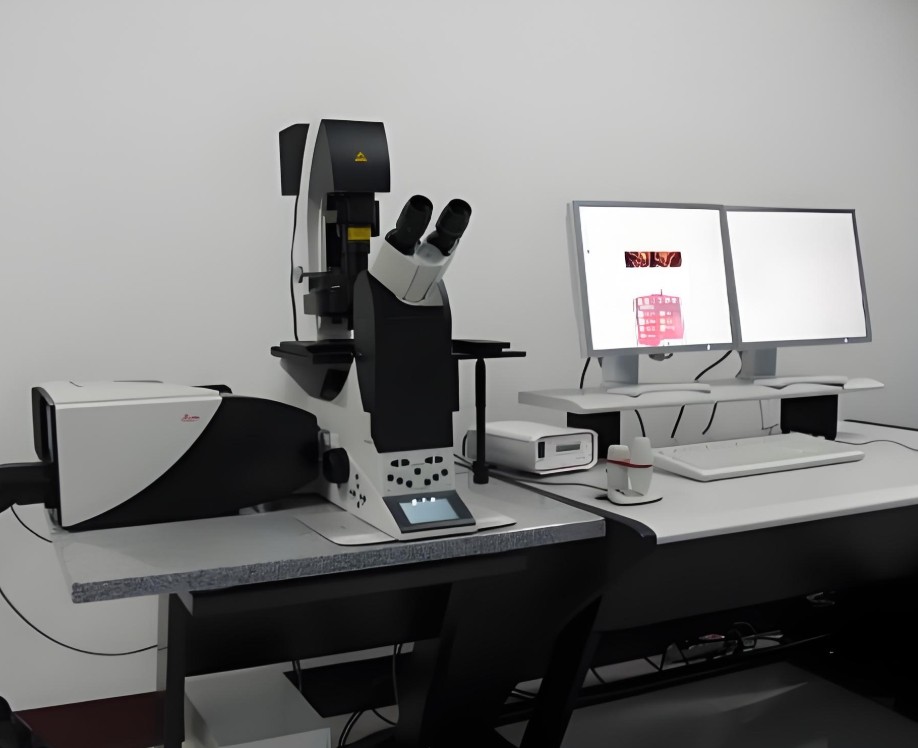

（圖源網絡，侵刪）
四、典型應用場景與鏡片選型實例
1. 活細胞動態成像（如神經元鈣信號）
需求：高時間分辨率（>30 fps）、低光毒性。
鏡片選型：
物鏡：40×水浸物鏡（NA 1.15，WD 0.6 mm，CaF?鏡片）。
分光鏡：四波段分光（405/488/561/640 nm），過渡帶<3 nm。
振鏡：共振掃描振鏡（8 kHz行頻）。
2. 半導體缺陷檢測
需求：高橫向分辨率（<200 nm）、大視場拼接。
鏡片選型：
物鏡：100×油浸物鏡（NA 1.45，熔融石英基底）。
擴束鏡：非球面透鏡組（M2<1.05）。
濾光片：超窄帶濾光片（半寬5 nm @532 nm）。
五、未來趨勢：新材料與新原理的突破
超構透鏡（Metalens）：利用納米結構（如TiO?柱陣列）實現亞波長相位調控，替代傳統多片式物鏡，具備輕薄化（厚度<1 μm）、寬波段消色差（400-1000 nm）。
自適應光學（AO）：集成可變形鏡片（Deformable Mirror），實時校正樣本折射率不均勻?qū)е碌南癫睿瑧?yīng)用于活體組織深層成像（如小鼠腦皮層）。
紫外-紅外擴展：氟化物鏡片（MgF?、BaF?）支持紫外（<200 nm）成像。
硫系玻璃（如Ge-As-Se）實現中紅外（3-5 μm）共聚焦顯微。
共聚焦顯微鏡的每一片鏡片都是波動光學與材料科學的結晶——從物鏡的衍射極限突破，到分光鏡的干涉魔法，再到濾光片的頻譜雕刻，無不體現人類對光的極致掌控。理解這些鏡片的設計邏輯（如鍍膜波段與斯托克斯位移的匹配、材料色散與像差的博弈），不僅是工程師的必修課，更是探索微觀世界的鑰匙。未來，隨著超構表面、量子光源等技術的成熟，光學鏡片將跨越傳統極限，開啟納米級實時成像的新紀元。
