交通流量監測濾光片分析簡介

交通流量監測是現代智能交通系統的重要組成部分，旨在實時獲取道路上的車輛和行人信息，以優化交通管理和提高道路安全。光學技術在交通流量監測中扮演著關鍵角色，而濾光片作為光學系統中的核心元件之一，其性能直接影響監測系統的精度和可靠性。

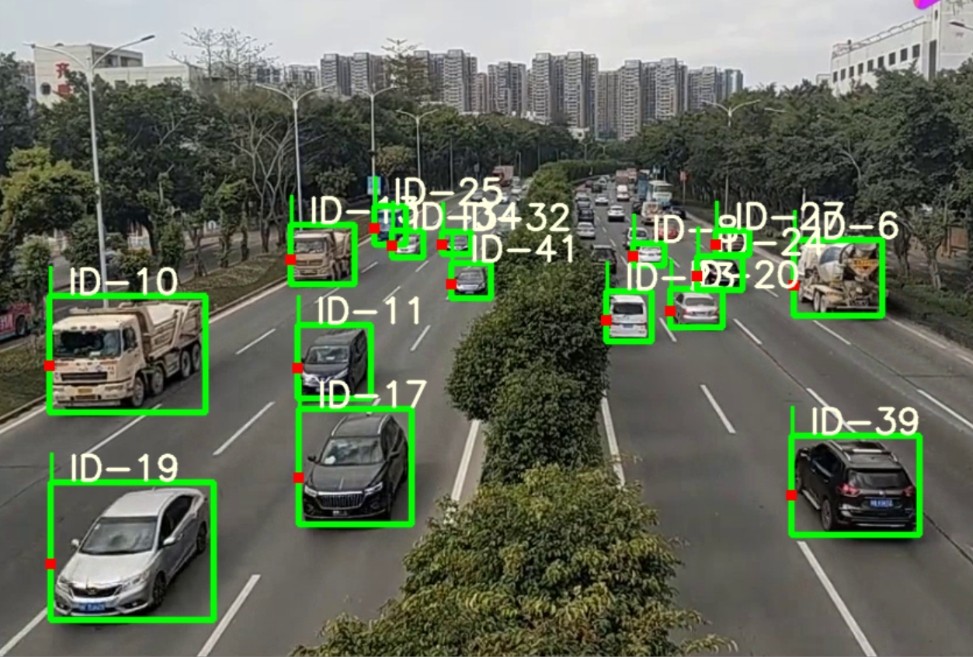

（圖源網絡，侵刪）

一、交通流量監測工作原理

交通流量監測系統通過光學傳感器捕捉道路上的車輛和行人信息，利用圖像處理和分析算法提取交通流量數據。常見的技術方案包括攝像頭監控、激光雷達（LiDAR）、紅外傳感器和光電傳感器等。這些系統通過發射和接收光信號，檢測目標物體的位置、速度和數量，從而實現交通流量的實時監測。

二、光路系統

光路系統是交通流量監測設備的核心部分，負責光信號的傳輸和處理。典型的光路系統包括以下幾個部分：

1. 光源：發射特定波長的光信號，如可見光、紅外光或激光。

2. 光學鏡頭：聚焦和準直光信號，確保光線的準確傳輸。

3. 濾光片：過濾不需要的光波段，提高信號的信噪比。

4. 探測器：接收和處理光信號，轉換為電信號供后續分析。

（圖源網絡，侵刪）

三、內部濾光片種類

濾光片在交通流量監測系統中起到關鍵作用，常見的濾光片種類包括：

1. 帶通濾光片：只允許特定波段的光通過，常用于激光雷達和紅外傳感器。

2. 長波通濾光片：允許長于某一波長的光通過，適用于紅外監測。

3. 短波通濾光片：允許短于某一波長的光通過，適用于可見光監測。

4. 中性密度濾光片：均勻衰減光強，防止探測器過飽和。

四、應用波段

濾光片的應用波段根據監測系統的需求而定，常見的波段包括：

1. 可見光波段（400-700 nm）：用于攝像頭監控系統，捕捉車輛和行人的圖像。

2. 近紅外波段（700-1100 nm）：用于夜間或低光照條件下的監測，提高成像效果。

3. 中紅外波段（3-5 μm）：用于紅外傳感器，檢測車輛和行人的熱輻射。

4. 遠紅外波段（8-12 μm）：用于長距離的紅外監測，適用于大范圍交通流量監測。

（圖源網絡，侵刪）

五、相關參數

濾光片的性能由多個參數決定，主要包括：

1. 中心波長（CWL）：濾光片通過的光波段中心波長。

2. 帶寬（FWHM）：濾光片通過的光波段寬度，通常以半高全寬表示。

3. 透過率：濾光片對目標波段的透過效率，高透過率意味著更高的信號強度。

4. 截止深度：濾光片對非目標波段的抑制能力，高截止深度意味著更好的抗干擾能力。

5. 入射角：濾光片對不同入射角光線的響應特性，影響光路的穩定性。

六、應用特點

濾光片在交通流量監測中的應用具有以下特點：

1. 提高信噪比：通過過濾環境光和非目標波段的光信號，顯著提高監測系統的信噪比。

2. 增強精度：精確的光波段選擇使得監測系統能夠更準確地識別和跟蹤目標物體。

3. 適應多種環境：不同波段的濾光片使監測系統能夠在各種光照條件下工作，如白天、夜間和惡劣天氣。

4. 延長設備壽命：濾光片保護探測器免受強光和有害輻射的損害，延長設備的使用壽命。

濾光片在交通流量監測系統中發揮著至關重要的作用，其種類、應用波段和相關參數直接影響監測系統的性能。通過合理選擇和優化濾光片，可以顯著提高交通流量監測的精度、可靠性和適應性，為智能交通系統的發展提供有力支持。隨著光學技術的不斷進步，濾光片在交通流量監測中的應用前景將更加廣闊。
