什么是合色棱鏡？它對投影儀有哪些作用？

我們都知道，一般棱鏡多用于分離不同顏色波長的光線，但有一種棱鏡，它可以把光線進行合光和分光，它便是合色棱鏡，能夠?qū)?/span>多個不同顏色（波長）的光合成一束光或者將一束混合光分離成不同顏色的光。

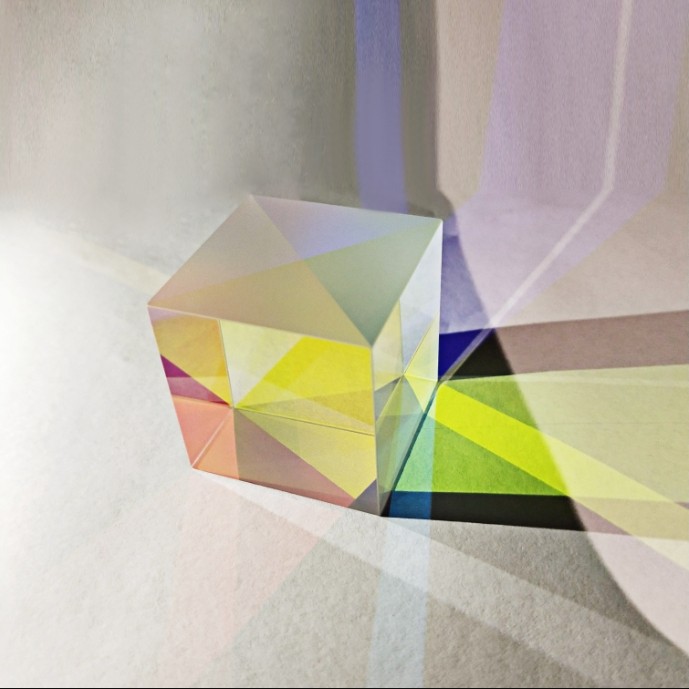

合色棱鏡介紹

所謂的合色棱鏡，它由多個直角棱鏡膠合而成，其工作原理基于光的折射和反射特性。通過在棱鏡的表面鍍上特定的光學薄膜，實現對不同波長光的選擇性反射或透射。合色棱鏡一般有四個透光面，在任意一個透光面攝入白光，能從其余三個透光面分別射出紅綠藍三種基色光，就是所說的三基光，而合光，便是把紅綠藍合成白的，能把白的分成紅綠藍，而這一項應用最多的便是投影儀。

合色棱鏡中所謂的合色，意思就是能對光進行分和，有四個透光面，在任意一個透光面攝入白光，能從其余三個透光面分別射出紅綠藍三種基色光，就是所說的三基光。這是分光。還有和光，就是從任意三個透光面分別攝入紅綠藍三基光，會從剩余的一個面射出白光，這是合光。說白了能把紅綠藍合成白的，能把白的分成紅綠藍。例如，在投影顯示系統中，紅、綠、藍三種基色光經過各自的光路后，通過合色棱鏡被合成一束白光，然后投射到屏幕上顯示出彩色圖像。

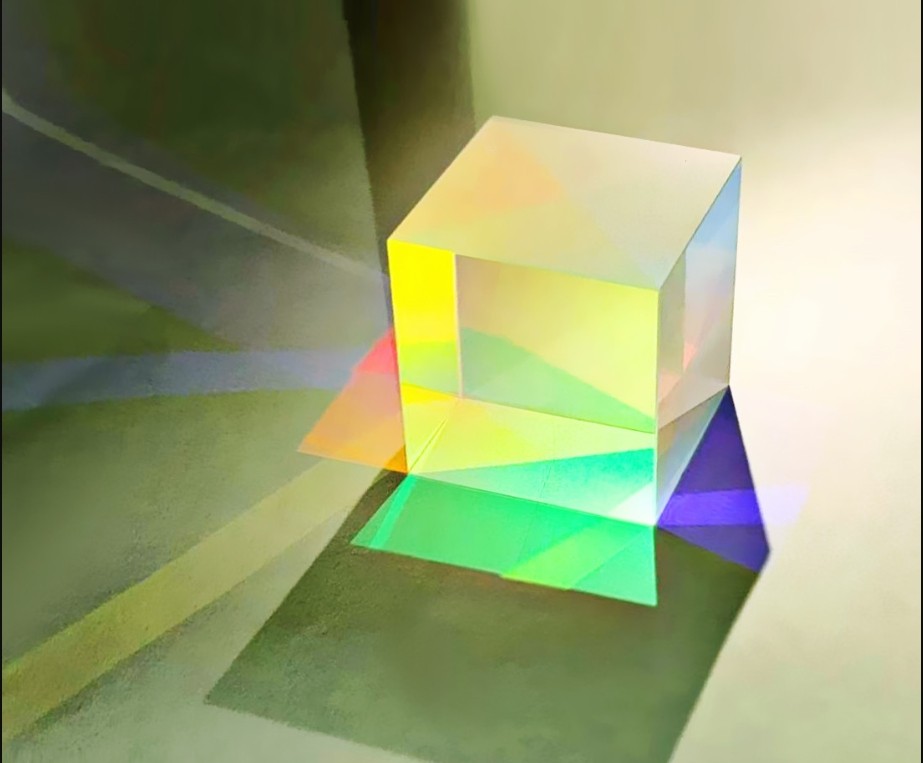

合色棱鏡的原理

二向色分光鏡是MD投影機中的分色元件，通過在基板玻璃上鍍有分光膜，白色光源照射在二向色分光鏡上，部分波段的光反射，部分波段的光透射，因為波段不同，所以在兩個方向上呈現不同的色光。這種二向色分光原理，在投影機光學引擎中得到應用。而利用兩個二向色分光鏡，分別鍍有兩種不同的分光膜，將白色光分解為R、G、B三基色光，通過這個原理我便可以利用二向色分光原理做成合色棱鏡，將三基色光合成后形成彩色圖像。

投影儀之所以能在熒幕上投射出彩色，我們都知道，熒幕上的彩光是有三基色構成的，合色棱鏡就是形成三基色的重要棱鏡。合色棱鏡的英文是X-Cube 合色棱鏡是LCD多媒體投影儀及LCD背投電視的核心光學組件——合色分色棱鏡組的構成元件，具有精度高、穩定性強、低損耗等特點。

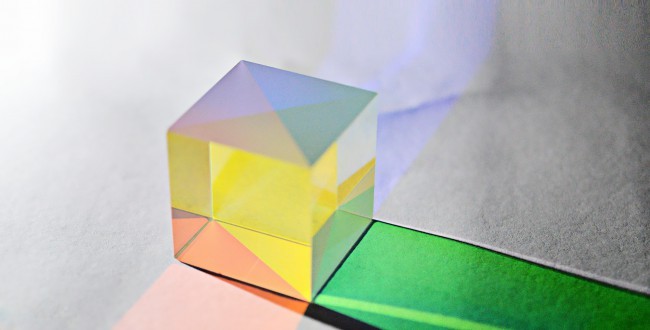

合色棱鏡的制造材料

1.光學玻璃：如 BK7 玻璃、K9 玻璃等。這些玻璃具有良好的光學性能，如高透明度、低折射率溫度系數和較好的化學穩定性。例如，在一些對精度要求較高的合色棱鏡中，BK7 玻璃因其均勻的折射率分布和低的內部應力，能夠提供清晰和準確的光傳輸。

2.光學晶體：如氟化鈣（CaF?）、硅（Si）等。它們在特定波長范圍內具有出色的光學性能比如氟化鈣在紅外波段有良好的透過率，適用于涉及紅外光的合色棱鏡應用。

3.光學塑料：如聚甲基丙烯酸甲酯（PMMA）、聚苯乙烯（PS）等。具有重量輕、成本低、易于加工成型等優點。然而，與玻璃和晶體相比，光學塑料的光學性能和耐熱性可能稍遜一籌，但在一些對成本和重量敏感的應用中，如消費電子產品中的小型合色棱鏡，光學塑料是一種可行的選擇。

4.光學鍍膜材料：用于在棱鏡表面鍍制特定的薄膜，以實現對不同波長光的反射或透射。常見的鍍膜材料包括金屬（如鋁、銀等）、介質材料（如二氧化鈦、二氧化硅等）。例如，在實現紅光反射的區域，可能會鍍制含有特定厚度和成分的二氧化鈦和二氧化硅交替層的介質膜，以達到高反射率和良好的光譜選擇性。

合色棱鏡各領域的應用

1.投影顯示技術：家庭影院和商業投影儀：將紅、綠、藍三基色光合成全彩圖像，為觀眾呈現清晰、鮮艷的大屏幕影像；在數字影院如大型影院放映系統中發揮關鍵作用，確保高質量的圖像投影。

 2.光學成像系統：醫療成像設備如 X 射線成像、CT 掃描、MRI 等，幫助合成和分離不同波長的光，以獲取更準確和詳細的圖像信息；在天文望遠鏡中有助于處理來自天體的不同波長的光，提高觀測效果和數據準確性。

 3.虛擬現實（VR）和增強現實（AR）設備：為用戶提供沉浸式的視覺體驗，將虛擬或增強的圖像與真實世界的光線進行合成。

 4.工業檢測和測量：用于機器視覺系統，對產品進行顏色檢測、缺陷檢測等；光譜分析儀器中，分離和合成不同波長的光，以進行物質成分和性質的分析。

 5.軍事和航空航天：夜視設備中用于合成不同波段的光，增強夜間觀察能力；航空導航和監測系統：處理和合成相關的光學信號。

 6.科研領域：光學實驗中用于各種與光的合成和分離相關的研究；在量子光學研究領域中協助控制和操縱不同波長的光子。

 7.攝影和攝像：專業攝影和電影拍攝設備中，優化色彩處理和成像效果。

 8.通信領域：光通信系統中，對不同波長的光信號進行合成和分離，提高通信容量和效率。
