掃描場鏡在光學儀器的應用

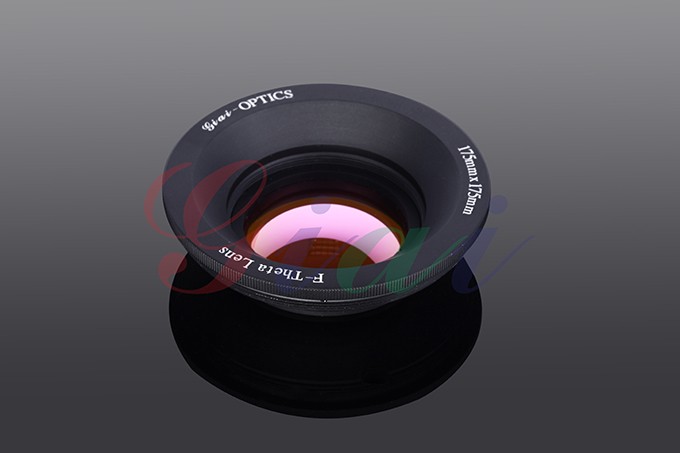

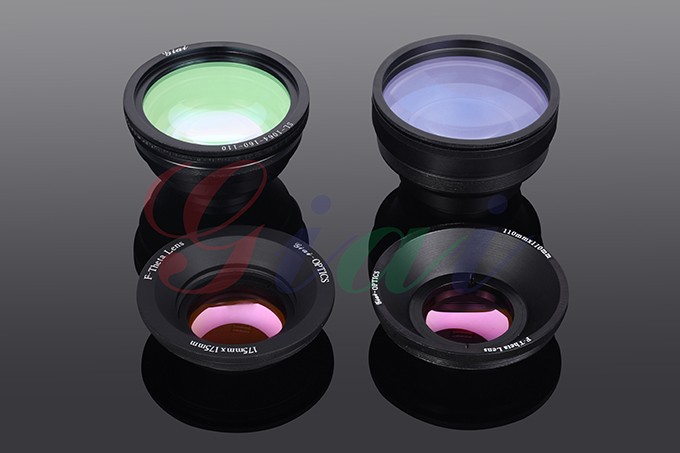

掃描場鏡，也稱為場鏡或f-theta場鏡，是一種工作在物鏡焦平面附近（或像平面）的透鏡，用于改變成像光束的位置，同時保持一定的成像特性。其基本原理是將準直的激光束聚焦于一點，提高激光光束的能量密度，從而實現高精度的材料加工或檢測。

一、主要作用

1.提高邊緣光束入射到探測器的能力：掃描場鏡能夠優化光束的傳播路徑，使得邊緣光束也能有效地入射到探測器上，從而提高探測的靈敏度和準確性。

2.減少探測器面積，擴大視場：在相同的主光學系統中，附加掃描場鏡可以減少探測器的使用面積，或者在使用相同面積探測器的情況下，擴大視場范圍，增加入射的通量。

3.均勻化光照：掃描場鏡可以使探測器光敏面上的非均勻光照得以均勻化，提高成像質量。

4.補償系統像差：在像差校正方面，掃描場鏡可以補償系統的場曲和畸變，確保成像的準確性和清晰度。

（圖源網絡，侵刪）

二、應用領域

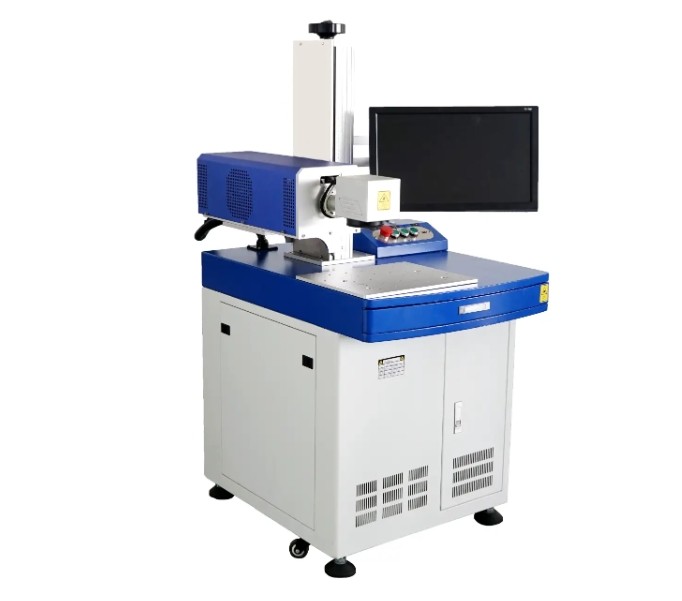

1.激光加工：掃描場鏡是激光打標機、激光切割機等激光加工設備中的重要配件。通過精確控制激光光束的聚焦位置和大小，實現對材料的高速、精密加工。

2.光學測量：在光學測量儀器中，掃描場鏡可用于精確測量物體的形狀、尺寸和位置等參數。通過優化光束的傳播路徑和成像質量，提高測量的準確性和精度。

3.科學研究：在物理學、化學、生物學等科學研究領域，掃描場鏡也被廣泛應用于各種光學實驗和檢測中。其高精度和高靈敏度的特點使得科學家們能夠更深入地研究物質的性質和行為。

三、技術參數與選擇

選用掃描場鏡時，主要考慮的技術參數包括工作波長、入射光瞳、掃描范圍和聚焦光斑直徑等。這些參數的選擇應根據具體的應用場景和需求來確定。例如，在激光加工中，需要根據加工材料的類型和加工精度要求來選擇合適的掃描場鏡焦距和光斑直徑；在光學測量中，則需要根據測量精度和范圍來選擇合適的掃描場鏡類型和參數。

總的來說，掃描場鏡作為光學儀器中的重要配件，具有廣泛的應用前景和重要的技術價值。隨著科學技術的不斷發展和進步，掃描場鏡的性能和精度將不斷提高，為各領域的科研和生產提供更加高效、精確的解決方案。
