長波通濾光片
2018-06-26
admin1
產品介紹：
長波通濾光片是一種光學元件，其特點是通過長于所選波長的光，同時截止短于該波長的光。在特定的波長范圍內，長波方向被透射，而短波方向被截止，起到了隔離短波、讓長波通過的作用。
激埃特?波通濾光?側重根據客?需求，結合客?光源，定制?截?短波區，?穿透?波區的濾光?，從紫外到近紅外波段任意可選擇 ，透射與反射過渡帶斜率?于20nm。采?優質的?英玻璃材質，真空沉積硬膜，膜層能 經受?焰燃燒實驗。常應?于激光光?美容儀、光學儀、紅外成像等領域。
參數：
| 長波通濾光片 | |
| 工藝方式 | IAD多層介質硬膜 |
| 波峰透過 | T>94% |
| 帶外截止深度 | OD2-OD4 |
| 截止過度帶 | <20nm |
| 工作波段 | 200-1100nm |
| 產品材質 | B270、D263T、石英玻璃、藍寶石 |
| 圓形尺寸范圍 | ?3mm~?110mm |
| 方形尺寸范圍 | 2*2mm~146*146mm |
| 產品厚度 | 0.3-5.0mm |
| 通光孔徑 | 鍍膜覆蓋面大于95%有效面積 |
| 表面光潔度 | 國標三級，美軍標40-20（劃傷/麻點） |
| 環境測試 | MIL-STD-810F |
介質薄膜的長波通濾光片和有色濾光玻璃不同，當入射角增加時，這些濾光片的起始波長和截止波長會向短波偏移。一般說來，當入射角從0°變化到45°時，中心波長會向短偏移大約10％。這個特性可以應用于需要微調起始波長或者截止波長的應用。

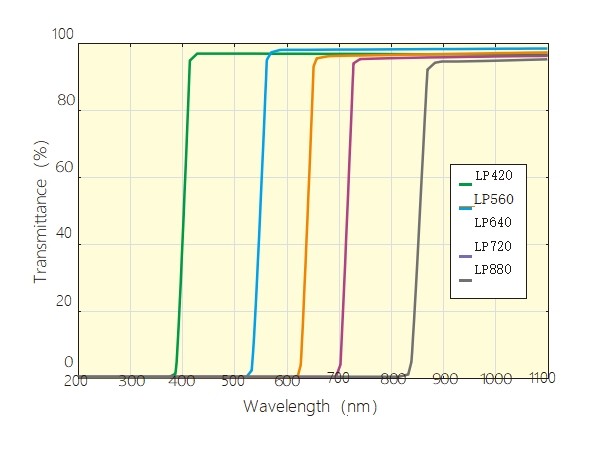

光譜圖
常規型號及應用
| 型號 | 應用 | 中心波長 | 截止過度帶 | 截止深度 | 透過率 |
| Giai-LP-420 | 熒光檢測 | 420nm | >20nm | OD3-OD4 | 430-1100nm@T>94% |
| Giai-LP-430 | 光學美容儀 | 430nm | >20nm | OD3-OD4 | 440-1100nm@T>94% |
| Giai-LP-480 | 光學美容儀 | 480nm | >20nm | OD3-OD4 | 490-1100nm@T>94% |
| Giai-LP-560 | 光學美容儀 | 560nm | >20nm | OD3-OD4 | 570-1100nm@T>94% |
| Giai-LP-590 | 光學美容儀 | 590nm | >20nm | OD3-OD4 | 600-1100nm@T>94% |
| Giai-LP-640 | 光學美容儀 | 640nm | >20nm | OD3-OD4 | 650-1100nm@T>94% |
| Giai-LP-690 | 光學美容儀 | 690nm | >20nm | OD3-OD4 | 700-1100nm@T>94% |
| Giai-LP-720 | 紅外成像 | 720nm | >20nm | OD3-OD4 | 730-1100nm@T>94% |
| Giai-LP-800 | 夜視儀 | 800nm | >20nm | OD3-OD4 | 810-1100nm@T>94% |
| Giai-LP-830 | 夜視儀 | 830nm | >20nm | OD3-OD4 | 840-1100nm@T>94% |
| Giai-LP-880 | 防紅爆相機 | 880nm | >20nm | OD3-OD4 | 890-1100nm@T>94% |
